功率范围：4...900kW
电压：230... 415 V / 208... 690 V - 50/60 Hz
施耐德电气独创的TCS转矩控制算法
电机的热保护
机械的保护：欠载和过载，门槛值和时间可调的欠载和过载保护转子堵转，转向监控
对应用场合: 减少机械或液压的应力,降低电气配电系统中的负担,减少热损耗
出厂设定满足立即起动的需要
通过集成显示或SoMove软件，简化客户设置
旁路接触器控制以杜绝热量耗散
双重配置（2套电机参数）
诸多可配置输入/ 输出
多台电机的级联软起软停
Integrated集成Modbus、FIPIO、Profibus DP、DeviceNet、Ethernet

（1）电压等级：三相380...480V (-15%...+10%)
（2）功率范围: 0.75-75kW（重载）/ 1.1-90kW（轻载）
（3）速度环带宽高达400Hz
（4）支持Web server网页服务器功能
（5）1 ms应用层扫描时间
（6）最高运行温度60°C
（7）支持Modbus、EtherNet/IP、CANopen、Profinet、EtherCAT、Profibus-Dp、DeviceNet等多种通讯协议
（8）小功率标配PTI/PTO

  节省成本和安装时间
·对于设备安装和接线人员
  使用简单标准工具即可
  接线更少
  前端面板控制
  可实现并排安装
·对于调试人员：
  通过导航键即可快速调试
·对于用户：
  远程图像显示终端可实现远程配置
  提供简易型和多功能下载器，方便参数配置
  SoMove软件实现在PC端配置，并通过蓝牙或接线传输数据
·减少能耗： SoMove软件可以为设计和安装上节省成本
  更短的安装时间，最佳工作性能
  在硬件和软件上与ATV31兼容

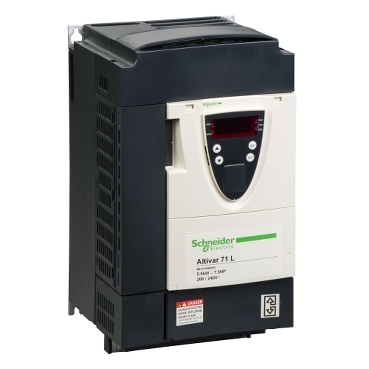

三相同步电机与异步电机变频器，功率范围为0.75至630 kW
系列说明：
200V～220V: 0.37-75kW
380V～480V: 0.75-500kW
500V～690V: 2.2-630kW
通过带或不带传感器的磁通矢量控制进行速度调节
过电流能力: 150%, 60秒;   165%, 2秒
高级中文图形终端：纯文本，导航按钮，可配置的功能键，“简单起动”菜单，标配8国语言
保护电机与变频器
“断电”安全功能，ATEX安全功能
超过150种功能可供使用：PID调节器，适用于移动、提升与快速定向运动的制动器控制...
集成Modbus与CANopen
输入/输出扩展卡，编码器接口卡
通讯卡：Profinet，EtherCat，Profinet，Modbus TCP Daisy Chain，Ethernet/IP，DeviceNet，Profibus DP V1，Uni-Telway/Modbus，Interbus-S，CC-Link
内置控制器可编程卡

• 功率范围:0.75～250kW
• 电压范围: -10%～380V-415V～15%
• 过电流能力: 110%/60s
• 控制方式: 矢量(SVC), UF平方(UF quad),两点压频比(VF 2pt), 五点压频比(VF 5pt)
• 全系列内置EMC滤波器
• 标配直流电抗器
• 可选高级中文图形操作终端
• 集成Modbus
• 并支持主流通讯协议 : Ethernet/IP,Modbus Plus,Profibus DP v1,DeviceNet,Modbus TCP
• 可加输入/输出扩展卡和多泵卡
• 符合国际认证 : CE
• 质保期 : 18个月

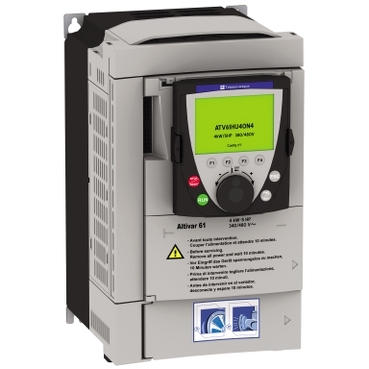

3相异步电机（功率范围为0.75至800 kW）变频器,用于可变转矩应用系列说明
3相 200/240 V - 380/480 V - 500/690 V

• UL类型1/IP20,从0.75至800 kW
• UL类型12/IP54,从0.75至800 kW
• 速度范围 : 在开环模式下为1:100
• 过载 : 110% ...120% - 60 s
• 图形终端 : 纯文本,导航按钮,可以立即起动的“简单起动”菜单,能够马上从ATV61的所有性能中获益
• 集成A类或B类EMC滤波器
• 节能法,二次电机控制法
• 符合国际标准和认证 : CE,UL,CSA,C-Tick
• 集成Modbus与CANopen
• 用于工业的通信卡 : Ethernet,FIPIO,Modus Plus,DeviceNet, Interbus-S,Unitelway；用于建筑的通信卡 : LonWorks,BACnet,METASYS N2与Apogee FLN
• 输入/输出扩展卡
• 可编程多泵卡 : ATV38兼容性与新的应用软件
• PowerSuite软件 : 配置、设置以及从应用软件中保存参数
• 经济型设计
• 有150多个功能可供使用
• 保护电机与变频器
• 安全功能 : “断电”,ATEX
• 质保期 : 18个月

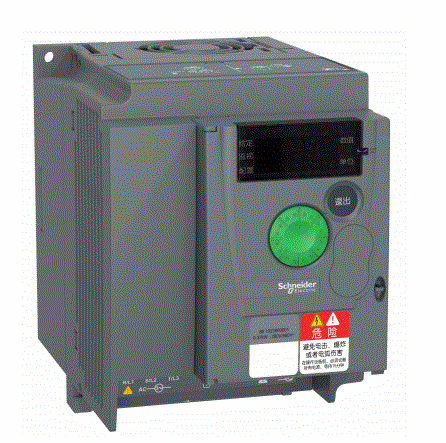

节省安装空间
> 小尺寸设计，支持并排安装

节省安装时间
> 多个清晰的端子标签避免误接线
> 控制端子布局和接线指导使接线变得很容易
> 无需拆下端子盖即可实现动力端子接线

节省调试时间
> 上电即用软件设计，对于标准应用无需参数调整
> 短菜单设计不需浏览所有菜单
> 简易下载器方便参数的复制与下载
> 多功能下载器可以使变频器在包装中直接下载参数，无需上电

节省服务成本
> 长寿命设计，元器件寿命按十年标准设计

较强的负载适应能力
> 针对中国电机进行的电机控制软件设计
> 适应不同类型的负载挑战
> 较强的气动和制动能力

恶劣环境适应能力
> 创新的冷却封路设计提高电子系统的可靠性
> 电路板加强涂层处理，避免腐蚀
> 运行于55度无需降容，保证在炎热夏天的应用
> 对电网波动做好了准备

操作
> 中文按键显示
> 外拉面板，方便柜门安装
> 新操作风格更适合中国客户的操作习惯

维护
> 软件报警设计提醒风量不足，方便及时维护

网络兼容性
> 内置Modbus 通讯协议，方便自动化系统集成

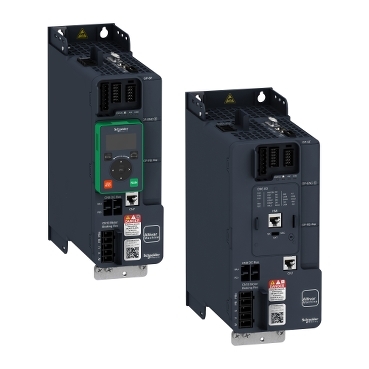

ATV御程系列作为一款服务导向型变频器，归功于其数字化服务技术，可帮助减少过程工艺及设施安装所需的运营成本。
ATV600是一款用于常规应用及能耗管理的变频器，可为客户提供标准型变频器及定制化的系统变频器。
ATV御程系列是业内第一款服务导向型变频器，其具有以下诸多特色：
- 内置能源测量及能耗报表
- 内置过程工艺监控及控制
- 低谐波（80%负载情况下THDi<48%，以及可选的低谐波方案THDi<10%或5%）
- Stop&Go功能旨在减少待机状态时的能耗
- 资产监控及保护
- 偏移检测
- 便捷的维护工具（动态二维码）
- 通过内置的以太网技术，无缝集成于各种系统
定制化系统变频器：
- 已被验证过的冷却设计及低谐波技术
- 模块化紧凑设计
- 轻松集成于常规电网中
- 内置控制器（PLC，RTU，HMI）
- 可选全面的控制选件
- 在可控的实验环境下进行完整的带载出厂测试
- 符合您所在的国家工业级标准

多种应用宏覆盖90%标准风机和泵类应用，即插即用无需修改参数
标配中文显示控制面板，快速调试无需记忆代码
PCB板涂层，母排加强防护，抵御恶劣应用环境
内置EMC滤波器和直流电抗器，无需添加附件即可抑制电磁干扰和谐波
配置丰富的I/O端子及Modbus通讯协议，快速融入自动化控制系统

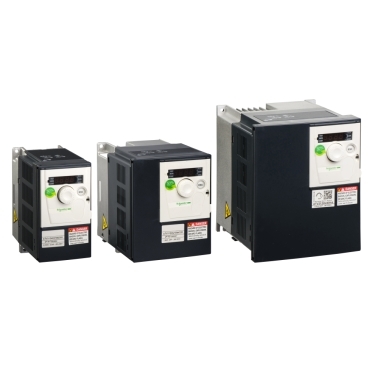

电压等级和功率范围
 - 单相200...240V: 0.18～2.2kW
 - 三相380...500V: 0.37～15kW
 - 三相200...240V: 0.18～15kW
 - 三相525...600V: 0.75～15kW
特点描述：满足从0.18到15kW的三相异步和同步电机的多种通用需求，旨在提高机器的有效性和效率，优化设备制造商的设计和工程成本。
并具有小型PLC功能，用ATV-Logic把应用和专业性、灵活性嵌入机器。

ATV320秉承施耐德变频器耐用性和可靠性的传统，能够在较高的温度、有化学气体或机械粉尘的恶劣环境中连续工作。工作环境温度最高至60°C，符合IEC标准3C3和3S2。
具备超过150项功能，凭借FDT/DTM技术，可以直接在SoMachine和SoMove软件中使用同一个软件组块（DTM）对ATV320进行配置、控制和诊断。

功率范围：0.37-11  kW
-电压范围：380V -15% 至 460V +10% ,三相
-过电流能力：
    150% 额定电流  60 s
    200% 额定电流  2 s
- 频率范围：0.5 - 400Hz
- 调速范围： 1-20
- 开关频率： 2 -12kHz, 出厂配置4kHz
- 防护等级：IP20, IP41 顶部
- 运行温度：-10?C -  +55 ?C ，不降容运行
